相変換変圧器

逆V結線変圧器

三相→単相の相変換がおこなえるものとしては最も簡単で、多く用いられておりますが、相に2倍(U、Wと比較して)の電流が流れます。

巻線図



スコット結線変圧器

スコット結線変圧器は逆V結線変圧器と比較すると一次側に平衡電流が流れるという利点があります。
スコット結線変圧器は普通、2次側に2つの等しい単相負荷を接続して使用する〈左図〉のものが一般的ですが、当社では2次コイルを1コにまとめた〈右図〉のものも制作可能です。使用目的に応じてお選びください。


巻線図





三相・単相複合変圧器

巻線図

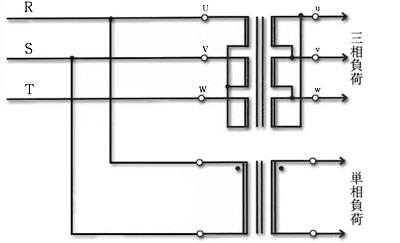

三相交流電源より単相負荷を取ろうとする場合、普通下図のようにR、S、Tの流れの2線間からとるやり方が多く用いられておりますが、この方法では電源側のR、S、Tのラインに掛かってくる負担が均衡とならず、場合によっては回路を焼損する恐れがあります。
このような不都合を解消する為に当社では単相2次コイルのみを複合させて三相電源への負担をほぼ均等にさせるものを作りました。



三相電源

巻線図
