単相複巻トランス（JS1シリーズ）

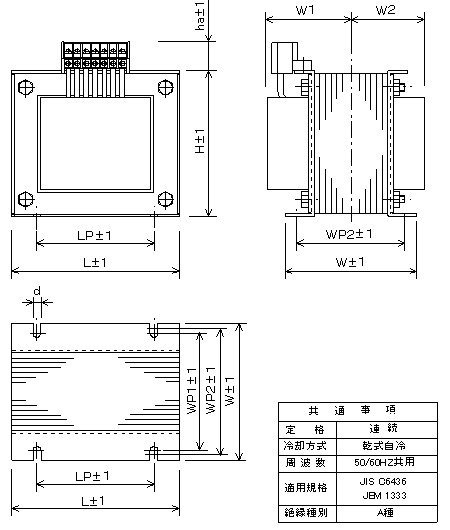

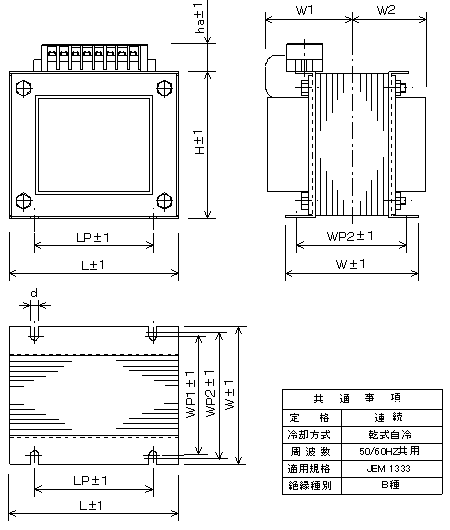

JS1 TYPE

寸法は仕様により変更することがあります。

100VA～1KVA　50Hz～60Hz

容量（VA）	形番	各部寸法										重量（Kg）
容量（VA）	形番	L	Lp	W	Wp1	Wp2	W1	W2	H	ha	d	重量（Kg）
100	JS1-21-100	87	60	76	60	65	60	40	78	29	5	2.1
	JS1-41-100									26
	JS1-42-100									26
200	JS1-21-200	97	70	86	70	75	65	45	85	29	5	3.3
	JS1-41-200									26
	JS1-42-200									26
300	JS1-21-300	115	85	100	70	75	65	50	98	29	7	4.7
	JS1-41-300									26
	JS1-42-300									26
500	JS1-21-500	133	95	105	75	80	70	55	115	29	7	7.0
	JS1-41-500									26
	JS1-42-500									26
1K	JS1-21-1000	152	100	125	105	110	75	60	132	30	8	11.0
	JS1-41-1000									28
	JS1-42-1000									28

1.5KVA～3KVA　50Hz～60Hz

容量（VA）	形番	各部寸法										重量（Kg）
容量（VA）	形番	L	Lp	W	Wp1	Wp2	W1	W2	H	ha	d	重量（Kg）
1.5K	JS1-21-1500	190	120	140	110	115	100	70	168	32	10	18.5
	JS1-41-1500
	JS1-42-1500
2K	JS1-21-2000	190	120	155	125	130	110	80	168	32	10	22.0
	JS1-41-2000
	JS1-42-2000
3K	JS1-21-3000	190	120	190	160	165	140	110	168	32	10	30.0
	JS1-41-3000
	JS1-42-3000
