単相乾式複巻トランス（SOA2）

SOA2 TYPE

6.0KVA～40.0KVA　380V～420V/200V　50Hz～60Hz

寸法は仕様により変更することがあります。

容量（VA）	形格	外形寸法								端子高さ（ha）	重量（Kg）
容量（VA）	形格	L	Lp	W	WA1	WA2	Wp	H	Ød	端子高さ（ha）	重量（Kg）
6.0K	-	250	200	180	110	110	140	340	12.0	35	50
7.0K	-	260	200	200	120	120	160	340	13.0	35	65
10.0K	-	260	200	220	140	130	180	360	13.0	35	75
15.0K	-	300	240	250	150	140	200	400	13.0	50	95
20.0K	-	300	240	270	180	160	220	410	13.0	50	115
25.0K	-	320	260	290	180	160	240	470	13.0	50	145
30.0K	-	320	260	300	190	170	250	490	13.0	55	160
40.0K	-	390	320	300	190	170	250	540	13.0	55	205

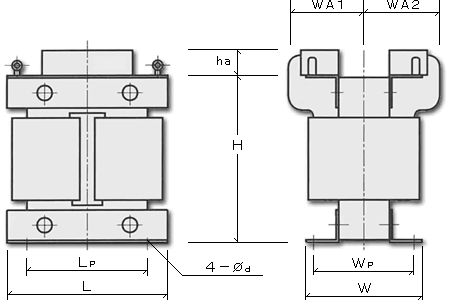

寸法図

巻線図
