単相乾式複巻トランス（STB1）

STB1 TYPE

0.5VA～50VA 200V/100V バンド型

寸法は仕様により変更することがあります。
電圧が300V以上のものは絶線強化のため寸法が大きくなります。

容量（VA）	型番	外形寸法							重量（g）
容量（VA）	型番	L	L1	Lp	W	W1	H	Ød	重量（g）
0.5	STB1-0.5	44	30	36	13	26	27	3.5×5.0	80
1.0	STB1-1	48	40	47	15	35	35	4.0	90
2.0	STB1-2	61	43	52	17	40	26	3.5×5.0	150
3.0	STB1-3	70	52	60	20	45	43	4.5×6.0	170
5.0	STB1-5	78	57	67	23	50	48	4.5×6.5	300
10.0	STB1-10	80	60	70	26	55	51	4.5×6.0	700
15.0	STB1-15	80	60	70	32	62	51	4.5×6.0	730
20.0	STB1-20	90	68	80	27	58	59	4.5×6.5	780
30.0	STB1-30	90	68	80	32	63	59	4.5×6.5	1100
40.0	STB1-40	103	81	93	32	70	69	4.5×6.5	1400
50.0	STB1-50	103	81	93	37	75	69	4.5×6.5	1600

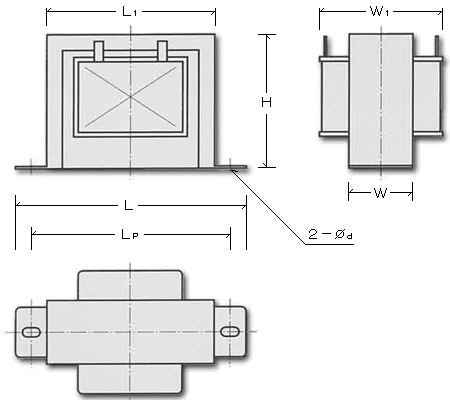

寸法図
