三相乾式複巻トランス（SOB）

寸法は仕様により変更することがあります。

容量（VA）	形格	外形寸法								端子高さ（ha）	重量（Kg）
容量（VA）	形格	L	Lp	W	WA1	WA2	Wp	H	Ød	端子高さ（ha）	重量（Kg）
15	SOB-15	85	30	60	45	30	50	77	6.0	22	0.81
30	SOB-30	115	40	70	45	30	60	92	6.0	22	2.2
60	SOB-60	115	40	75	50	35	65	92	6.0	22	2.8
100	SOB-100	140	50	90	55	40	80	115	6.0	22	4.3
150	SOB-150	140	50	95	60	45	85	115	6.0	22	6.5
250	SOB-300	180	60	110	65	50	90	148	7.0	22	9.5
350	SOB-300	180	60	110	65	50	90	148	7.0	22	9.5
450	SOB-400	180	60	115	70	55	95	148	7.0	22	11.0
600	SOB-600	180	60	120	70	55	100	148	8.5	22	14.5
800	SOB-800	220	70	130	80	60	110	180	8.5	22	17.0
1.0K	SOB-1K	220	70	140	85	65	120	180	8.5	22	18.8
1.5K	SOB-1.5K	220	70	150	95	70	130	180	8.5	25	22.0
2.0K	SOB-2K	250	80	150	100	75	130	200	8.5	25	26.0
3.0K	SOB-3KR	260	100	170	120	100	130	250	11.0	25	30.0
4.0K	SOB-5K	300	120	190	130	100	140	270	11.0	32	40.0
5.0K	SOB-5K	300	120	190	130	100	140	270	11.0	32	40.0
6.0K	SOB-6K	300	120	200	135	115	150	300	11.0	32	55.0
7.0K	SOB-7K	300	120	210	145	125	160	300	11.0	32	65.0
8.0K	SOB-10K	300	120	220	150	130	170	300	11.0	32	85.0
9.0K
10.0K
15.0K	SOB-15K	480	250	210	160	140	145	390	13.0	50	110.0
20.0K	SOB-20KR	480	250	240	175	155	175	390	13.0	50	150.0

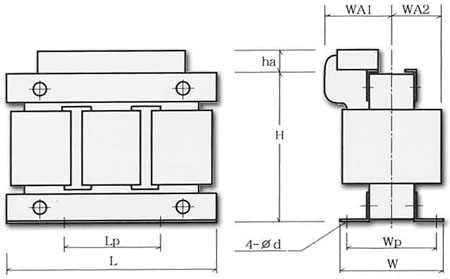

容量が 15VA～2KVA のもの

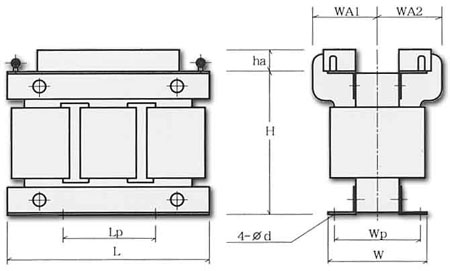

容量が 3KVA～20KVA のもの
