単相乾式複巻トランス（KW,GW）

STA1 TYPESTA1-KW,GW TYPE

寸法は仕様により変更することがあります。




50VA〜5KVA　180V〜220V/100V　50Hz〜60Hz


容量
（VA）		 形格 外形寸法 端子
高さ
（ha）		 重量
（kg）
L Lp W WA1 WA2 Wp1 Wp2 H Ød
50 KW-50 86 60 71 60 40 55 63 76 4.5 27 2.0
80 KW-80 86 60 81 65 45 65 73 76 4.5 27 3.0
100 KW-100 97 70 76 65 45 60 68 86 4.5 27 3.5
150 KW-150 106 80 85 70 50 65 77 93 4.5 27 4.0
200 KW-200 115 85 100 75 55 70 88 100 6.5 27 5.0
300 KW-300 133 95 100 75 55 70 88 117 6.5 27 6.5
400 KW-400 133 95 110 80 60 80 98 117 6.5 27 9.5
500 KW-500 133 95 115 85 65 85 103 117 6.5 27 10.5
600 KW-600 152 100 120 90 65 100 108 132 8.0 27 12.0
700 KW-700 152 100 130 95 70 110 118 132 8.0 27 13.5
800 GW-800# 178 120 116 100 70 95 102 150 7.5 27 14.5
900 GW-900# 178 120 126 105 75 105 112 150 7.5 27 15.5
1.0K GW-1K# 178 120 131 115 80 110 117 150 7.5 27 16.0
1.5K GW-1.5K 190 120 146 125 85 112 130 165 10.0 27 17.0
2.0K GW-2K 190 121 161 140 95 127 145 165 10.0 27 20.0
2.5K GW-2.5K 190 120 186 155 105 152 170 165 10.0 32 26.0
3.0K GW-3K 210 138 162 155 105 140 146 195 10.0 32 30.0
4.0K GW-4K 210 138 182 165 115 160 166 195 10.0 32 40.0
5.0K GW-5K 220 160 190 180 115 160 174 210 8.0 50 50.0



50VA〜5KVA　360V〜440V/200V　50Hz〜60Hz


容量
（VA）		 形格 外形寸法 端子
高さ
（ha）		 重量
（g）
L Lp W WA1 WA2 Wp1 Wp2 H Ød
50 KW-50 86 60 71 60 40 55 63 76 4.5 27 2.0
80 KW-100 97 70 76 65 45 60 68 86 4.5 27 3.5
100
150 KW-200 115 85 100 75 55 70 88 100 6.5 27 5.0
200
300 KW-300 133 95 100 75 55 70 88 117 6.5 27 6.5
400 KW-400 133 95 110 80 60 80 98 117 6.5 27 9.5
500 KW-600 152 100 120 90 65 100 108 132 8.0 27 12.0
600
700 GW-800# 178 120 116 100 70 95 102 150 7.5 27 13.5
800
900 GW-900# 178 120 126 105 75 105 112 150 7.5 27 15.5
1.0K GW-1K# 178 120 131 115 80 110 117 150 7.5 27 16.0
1.5K GW-1.5K 190 120 146 125 85 112 130 165 10.0 27 17.0
2.0K GW-2K 190 120 161 140 95 127 145 165 10.0 27 20.0
2.5K GW-2.5K 190 120 186 155 105 152 170 165 10.0 27 26.0
3.0K GW-3K 210 138 162 155 105 140 146 195 10.0 27 30.0
4.0K GW-4K 210 138 182 165 115 160 166 195 10.0 32 40.0
5.0K GW-5K 220 160 190 180 115 160 174 210 8.0 32 50.0



SOA1-KW,GW TYPE

50VA〜5KVA　525V〜575V/200V　50Hz〜60Hz


容量
（VA）		 形格 外形寸法 端子
高さ
（ha）		 重量
（g）
L Lp W WA1 WA2 Wp1 Wp2 H Ød
50 KW-50 86 60 81 65 45 65 73 76 4.5 27 3.0
80 KW-80 97 70 76 65 45 60 68 86 4.5 27 3.5
100 KW-100 106 80 85 70 50 65 77 93 4.5 27 4.0
150 KW-150 115 85 100 75 55 70 88 100 6.5 27 5.0
200 KW-300 133 95 100 75 55 70 88 117 6.5 27 6.5
300
400 KW-400 133 95 110 80 60 80 98 117 6.5 27 9.5
500 KW-500 152 100 120 90 65 100 108 132 8.0 27 12.0
600 KW-600 152 100 130 95 70 110 118 132 8.0 27 13.5
700 KW-700 178 120 116 100 70 95 102 150 7.5 27 14.5
800 GW-800# 178 120 121 105 70 100 107 150 7.5 27 15.0
900 GW-900# 178 120 126 105 75 105 112 150 7.5 27 15.5
1.0K GW-1K# 190 120 141 120 85 107 125 165 10.0 27 16.5
1.5K GW-1.5K 190 120 156 130 90 122 140 165 10.0 27 19.0
2.0K GW-2K 190 120 176 150 100 142 160 165 10.0 27 24.0
2.5K GW-2.5K 210 138 162 155 105 140 146 195 10.0 27 30.0
3.0K GW-3K 210 138 182 165 115 160 166 195 10.0 27 40.0
4.0K GW-4K 220 160 170 170 105 140 154 210 8.0 32 45.0
5.0K GW-5K 220 160 190 180 115 160 174 210 8.0 32 50.0

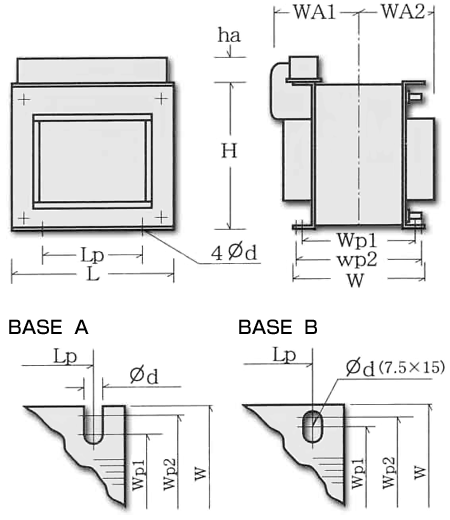

寸法図



巻線図
